MONTAJE POR EL ELECTRICISTA AUTORIZADO

Su electricista har谩 un chequeo el茅ctrico antes de comenzar con los trabajos.


1. Determinar谩 la mejor relaci贸n de corriente continua entre la caja de distribuci贸n fotovoltaica y el convertidor.(Hoja de informaci贸n del fabricante del convertidor) Regla emp铆rica:El convertidor deber谩 montarse tan cerca de la caja de distribuci贸n fotovoltaica como sea posible y situarse en un lugar ventilado y protegido de la humedad y de la luz.

2. Establecer谩 la mejor relaci贸n de corriente alterna entre el convertidor y la red de corriente y conoce las posibles instalaciones adicionales prescritas por la empresa regional de suministro energ茅tico, como p. ej. contador de alimentaci贸n, fusibles, dispositivos de desconexi贸n autom谩ticos, etc.

3. Dar谩 parte de la instalaci贸n fotovoltaica a la empresa de suministro energ茅tico competente, cosa imprescindible para posibles subvenciones, y garantizar谩 una ejecuci贸n profesional de la instalaci贸n el茅ctrica.

4. Normalmente se encarga de presentar las solicitudes de subvenci贸n ante las autoridades competentes.


Construcci贸n de la instalaci贸n el茅ctrica

Inf贸rmese ante las autoridades competentes sobre posibles normativas para la construcci贸n de una instalaci贸n fotovoltaica paralela en red.
Conecte la caja de distribuci贸n fotovoltaica conforme a la siguiente normativa:

CAJA DE DISTRIBUCI脫N FOTOVOLTAICA E8-4 /A4 /G2

Generalidades


En la caja de distribuci贸n fotovoltaica se concentran las 8 fases de tejas fotovoltaicas con 12 tejas cada una.
Las tensiones bajas inofensivas de protecci贸n de menos de 75 voltios de corriente continua de las fases individuales son ajustadas por medio de diferentes tipos de conexi贸n a los convertidores paralelos en red disponibles en el mercado.


Montaje

La caja de distribuci贸n fotovoltaica se monta dentro del tejado directamente bajo la salida de los cables en la armadura del tejado o en otro sitio adecuado.
El lugar debe ser seco, accesible y resguardado de la radiaci贸n directa del sol.

Durante el montaje de las tejas fotovoltaicas por el tejador, no est谩 permitido abrir la caja de distribuci贸n fotovoltaica, ya que s贸lo as铆 queda garantizada la baja tensi贸n inofensiva de protecci贸n.En cuando una fase haya sido colocada por completo e interconectada como es debido, entonces se encender谩 la correspondiente l谩mpara roja en el interior de la caja de distribuci贸n fotovoltaica, si luce el sol.Si la totalidad de las 96 tejas fotovoltaicas han sido colocadas e interconectadas correctamente, se deben encender las 8 l谩mparas rojas
.

Instalaci贸n el茅ctrica

La instalaci贸n el茅ctrica 煤nicamente puede ser efectuada por un electricista autorizado.
En primer lugar se determina, en el manual de instrucciones del convertidor paralelo en red, el rango de la tensi贸n de entrada:  120 Volt/240 Volt. (Tensi贸n de marcha sin carga del generador fotovoltaico) Se abre la carcasa de la caja de distribuci贸n fotovoltaica.

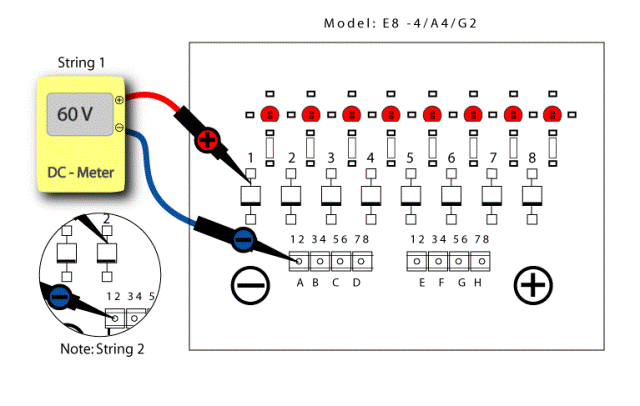

Para medir las distintas fases, siga la ilustraci贸n superior.
La tensi贸n requerida se produce por medio de puentes.
(Los puentes pueden estar empaquetados en la caja de distribuci贸n fotovoltaica, en caso contrario habr谩n de ser elaborados por medio de las unidades de cable correspondientes)

24OVDC / 6A

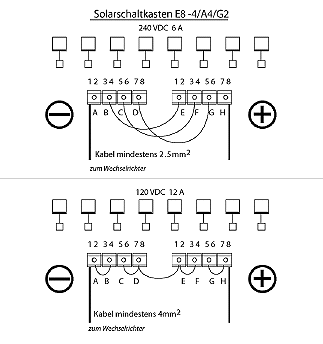

Puentes B-E ; C-F; D-G
Cable de salida 2, 5 mm2






12OVDC / 12A
Puentes A-B ; C-D ;E-F ;G-H ; D-E
Cable de salida 4 mm2



Bornes de salida al convertidor: A: - negativo H: + positivo

Mediante conexiones en puente se puede generar la tensi贸n necesaria.

Varias cajas de distribuci贸n fotovoltaica se pueden conectar en paralelo a una caja de enchufe adicional provista de bornes y de un punto de desconexi贸n CC (habitual en el comercio, no incluido en el suministro), ya que los bornes de salida de la caja de distribuci贸n fotovoltaica solamente son adecuados para cables de hasta 4 mm2 y la l铆nea ascendente CC hasta el convertidor puede presentar una secci贸n transversal notablemente mayor debido a la distancia.


ATENCI脫N:

Los tornillos extra铆bles de la carcasa han de ser retirados tras conectar y unir la caja de distribuci贸n fotovoltaica, para evitar una abertura sin herramientas por personas no autorizadas.

Realice la instalaci贸n por el lado de la entrada CC (l铆nea ascendente conforme a las informaciones del chequeo el茅ctrico).
Documente la instalaci贸n y coloque todas las se帽alizaciones e indicaciones de advertencia prescritas para el funcionamiento de una instalaci贸n fotovoltaica paralela en red.

Informe a su autoridad competente sobre la instalaci贸n de la central el茅ctrica fotovoltaica.

Realice la instalaci贸n por el lado de la entrada CA conforme a las informaciones del chequeo el茅ctrico.(Contador de alimentaci贸n, punto de desconexi贸n de CA, etc.)

Monte el convertidor seg煤n las normativas y las instrucciones de uso y de montaje del fabricante del convertidor.

CE, clase de protecci贸n II, voltaje del sistema 300 V CC apropiado para el interior de recintos h煤medos, dif铆cilmente inflamable 180x130x35 mm carcasa con tapa transparente, caja de distribuci贸n fotovoltaica para 96 tejas fotovoltaicas (1 kWp).
