Instrucciones de uso para el tejador

       Antes de empezar los trabajos, su tejador har谩 un chequeo del tejado,
       lo ideal hacerlo conjuntamente con usted:


1. Comprobar si la instalaci贸n cabe en su tejado:
Instalaci贸n de 1 kWp = 96 tejas fotovoltaicas = 8 fases
1 teja fotovoltaica = 2 tejas juntas
(para el tipo “Frankfurter Pfanne” - tejas curvas)

2. 驴La superficie determinada para la instalaci贸n est谩 libre de sombras?

3. El tejado debe estar orientado a ser posible hacia el SUR (SO-SE) y para un tejado inclinado lo ideal ser铆a que tuviera una pendiente de 25-35 grados.El tejado debe estar configurado como tejado doble y bien ventilado por debajo, para evacuar el calor y evitar la formaci贸n de agua condensada.

4. Averig眉e el fabricante, el tipo y el color de las tejas originales a sustituir y compruebe la disponibilidad del modelo de las tejas fotovoltaicas. 驴Las tejas originales fueron colocadas por especialistas y se pueden cambiar de forma sencilla?

5. Haga un esbozo preciso del tejado disponible y determine el sitio para la instalaci贸n contando las tejas originales existentes. Dibuje las fases individuales en el esbozo y m谩rquelas con n煤meros del 1 al 8. Esto facilitar谩 el montaje y una posible localizaci贸n de errores.

6. Si dentro de la superficie de instalaci贸n se encuentran obst谩culos como salidas de ventilaci贸n, ventanas en el tejado o chimeneas, etc. puede instalar las tejas fotovoltaicas alrededor de 茅stas, pero deber谩 tener en cuenta los posibles sombreados.

7. Las 8 fases (habr谩 que interconectar en serie 12 tejas fotovoltaicas y conectarlas a la caja de distribuci贸n fotovoltaica) se pueden colocar en diferentes disposiciones.A continuaci贸n encontrar谩 algunos ejemplos de las diferentes disposiciones para las tejas fotovoltaicas.

8. Si la longitud de los cables de la caja de distribuci贸n fotovoltaica no alcanza para conectar las fases situadas m谩s lejos, entonces se pueden utilizar los cables de prolongaci贸n de 2 m que se adjuntan.

9. Determine en su esbozo el lugar exacto para el paso de los cables de la caja de distribuci贸n fotovoltaica.Por debajo de la cubierta del tejado debe quedar espacio accesible para la caja de distribuci贸n fotovoltaica.El paso de los cables deber铆a ir dispuesto por el centro de la instalaci贸n.

10. Marque el lugar previsible de la caja de distribuci贸n fotovoltaica por debajo del tejado.
Reconocer谩 el lugar exacto despu茅s de haber establecido el paso de los cables.


Montaje de las tejas fotovoltaicas por el tejador autorizado

1. Compruebe que el plano de colocaci贸n coincida con el tejado.
2. Compruebe que el juego de tejas fotovoltaicas suministrado est茅 completo
3. Quite las tejas originales se帽aladas en el plano de colocaci贸n y almac茅nelas por si hubiera que volver a     .  usarlas posteriormente.
4. Tanto si hay eventuales tejas especiales o ganchos para detener la nieve, estos podr谩n integrarse sin  problemas en la instalaci贸n fotovoltaica.
5. Elabore el paso de los cables se帽alado en el plano de colocaci贸n (agujero de 25 mm aprox.).
6. Fije la caja de distribuci贸n fotovoltaica directamente debajo del paso de los cables y gu铆e el arn茅s de cables desde el interior por el paso de los cables.
7. Gu铆e los pares de cables de cada fase (rojo + azul -) UNO TRAS OTRO en base a su n煤mero y al plano de colocaci贸n hasta las posiciones determinadas de las fases respectivas y aseg煤relos ah铆 con cinta aislante.
8. Coloque TODOS los cables siempre debajo de o junto a los listones del tejado, para evitar da帽os o deformaciones al aislamiento de los cables
.

9. Cubra el tejado destejado con las tejas fotovoltaicas.Asegure las tejas fotovoltaicas con tornillos o clavos.

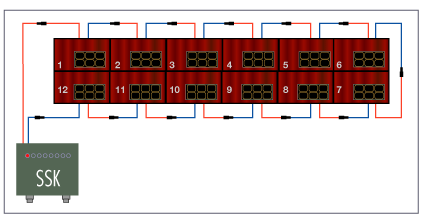

Comience por la primera fase y una las 12 tejas fotovoltaicas con la caja de distribuci贸n fotovoltaica conforme a la ilustraci贸n.Los enchufes han de encajar, pero se pueden volver a soltar.

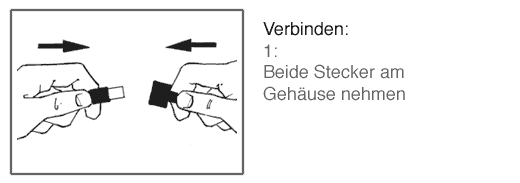

Unir:
Coja los enchufes por el cuerpo de cada uno y ac贸plelos hasta que encajen.
Comprobar la uni贸n tirando ligeramente de los dos a la vez.

Soltar:
Coja el enchufe interior por el cuerpo, coja el enchufe exterior NO por la parte del cuerpo, sino m谩s all谩 del cuerpo, por el CABLE y tire con fuerza para separarlos.
Atenci贸n:隆Desconectar antes la instalaci贸n del convertidor y de la red
!

隆MIENTRAS LA CAJA DE DISTRIBUCI脫N FOTOVOLTAICA NO EST脡 UNIDA AL CONVERTIDOR Y A LA RED DE CORRIENTE, CADA CADENA DE 12 TEJAS FOTOVOLTAICAS GENERA SOLAMENTE UNA PEQUE脩A TENSI脫N INOFENSIVA!

10. Si ha montado y unido correctamente las fases, entonces con la radiaci贸n solar se encender谩 una luz de control roja en la caja de distribuci贸n fotovoltaica con el n煤mero correspondiente.

11. Cubra la totalidad de la instalaci贸n con las tejas fotovoltaicas restantes seg煤n el plano de colocaci贸n y controle en todo momento el montaje correcto.

12. Una vez que haya montado todas las fases de la instalaci贸n como es debido, entonces el tejado deber谩 quedar de nuevo totalmente cubierto y todas las luces de control rojas deber谩n encenderse.

13. Si va a montar los ganchos para detener la nieve que hubiera eventualmente, esto tambi茅n es posible hacerlo a posteriori enclav谩ndolos en las tejas fotovoltaicas.

14. Listo - No se requieren otros trabajos, como p. ej.: protecci贸n contra rayos, trabajos de fontaner铆a, etc.

USTED PODR脕 ENCARGARSE DEL MONTAJE EL脡CTRICO INDEPENDIENTEMENTE DEL TIEMPO QUE LE LLEVE.

SE SUPRIME LA COORDINACI脫N TEMPORAL ENTRE TEJADOR Y ELECTRICISTA.

Notificaci贸n de obras y subvenciones

- En algunas regiones es obligatorio notificar la construcci贸n de una instalaci贸n fotovoltaica ante las autoridades de construcci贸n competentes.

- A diferencia de las instalaciones fotovoltaicas convencionales, las instalaciones hechas con tejas fotovoltaicas con el dise帽o STEPdesign CLASSIC son incluso APTAS PARA MONUMENTOS PROTEGIDOS.

- Presente todas las posibles subvenciones ANTES del inicio de los trabajos de montaje.

Consejos, instrucciones de funcionamiento y de mantenimiento

Informaci贸n para el Departamento de Construcci贸n:
-    Una instalaci贸n de tejas fotovoltaicas con dise帽o STEPdesign CLASSIC es apta para monumentos protegidos
-    No se modifica la est谩tica del tejado
-    No hace falta protecci贸n contra rayos. No se modifica el comportamiento de la nieve al caer del tejado.
-    Las tejas fotovoltaicas han sido probadas seg煤n las normas EN vigentes.(p. ej. EN 490)
-    Las tejas fotovoltaicas barnizadas y te帽idas con penetraci贸n son resistentes al fuego arrastrado por el viento

1. Su nueva central el茅ctrica fotovoltaica es silenciosa y su funcionamiento es compatible con el medio ambiente y libre de mantenimiento.
A pesar de ello, debe usted saber lo siguiente:Su central el茅ctrica genera energ铆a a trav茅s de la luz (del sol).Si su central el茅ctrica resulta sombreada o cubierta parcialmente (por nieve, suciedad, etc.) o no luce nada de sol (por la noche), entonces se generar谩 poca o nada de corriente conforme a la menor radiaci贸n.2. Vigile regularmente las luces de control rojas en las cajas de distribuci贸n fotovoltaicas para estar seguro de que funcionan todas las partes (fases) de la central el茅ctrica.La instalaci贸n est谩 estructurada de tal forma que en caso de aver铆a de una fase (p. ej. por deterioro de una teja fotovoltaica) 茅sta sigue funcionando.Guarde bien el plano de colocaci贸n; as铆 se facilitar谩 una posible localizaci贸n de fallos.Compruebe regularmente el rendimiento de corriente en el contador del rendimiento de corriente para asegurarse que funciona el convertidor.

3. Almacene las tejas originales sustituidas, si dispone de sitio, y no las tire, ya que podr铆a volver a utilizarlas en caso de una modificaci贸n del tejado o de una construcci贸n regresiva.
En caso de una eventual mudanza puede llevarse consigo la instalaci贸n fotovoltaica de forma sencilla, si su nueva casa presenta el mismo tipo de tejado.

4. Monte la placa que se adjunta de forma visible en su casa, para hacer indicaci贸n de su contribuci贸n a un medio ambiente limpio.

5. Informe a sus amigos y conocidos sobre su nueva central el茅ctrica fotovoltaica.Tal vez tambi茅n contribuyan 茅stos a mantener un medio ambiente limpio y adquieran su propia central el茅ctrica fotovoltaica.

6. Su tejador se encargar谩 con mucho gusto de la eliminaci贸n de las tejas reemplazadas.Haga que le confirmen la eliminaci贸n de los desechos, ya que 茅stos son escombros.Las tejas fotovoltaicas son 100 % reciclables y valoradas como escombros en su eliminaci贸n.

7. El material POLYMATRIX est谩 hecho de pl谩stico reutilizable y, naturalmente, es sin PVC.

Preste atenci贸n a las siguientes INSTRUCCIONES DE SEGURIDAD:

Las tejas fotovoltaicas 煤nicamente pueden ser montadas por un tejador autorizado.
Solamente 茅l conoce todos los peligros que conlleva el trabajo sobre un tejado, tomando las medidas de precauci贸n y de protecci贸n.

Caminar sobre un tejado puede conllevar un peligro de muerte debido al riesgo de ca铆das.

Las tejas fotovoltaicas podr谩n ser unidas el茅ctricamente por el tejador seg煤n el plano de colocaci贸n y conectadas a la caja de distribuci贸n fotovoltaica, porque aqu铆 脷NICAMENTE se presenta una TENSI脫N BAJA INOFENSIVA DE PROTECCI脫N mientras la caja de distribuci贸n fotovoltaica no se encuentre conectada al convertidor.

La abertura de la caja de distribuci贸n fotoel茅ctrica solamente est谩 permitido que se haga por electricistas autorizados, ya que al encender el convertidor y desde la puesta en marcha de la instalaci贸n, puede aparecer una tensi贸n peligrosa.
